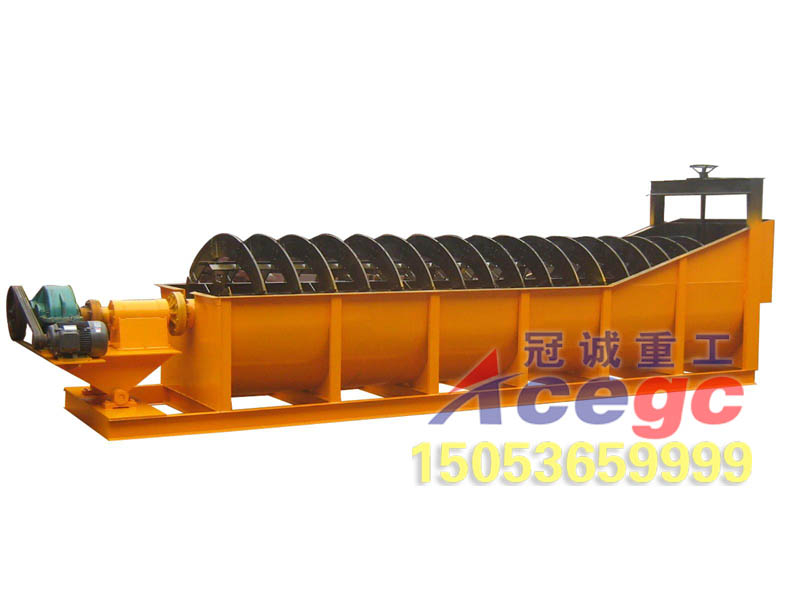

螺旋重選設備-螺旋分級機外觀為一底部呈半圓形，上部為長方形，傾斜安裝的鋼板制槽子。槽的下端封閉，上端敞開，槽底傾角12°~19°。槽內沿縱長向裝有一根或二根固定有螺旋葉片的長軸，由上端裝有的電機和傳動機構帶動旋轉。礦漿由下部一側的上方連續給入，在槽的下部形成一礦漿池，分級就在此池中進行。沉降速度慢的礦粒，隨液流越過溢流堰，成為溢流產物：沉降快的粗礦粒，沉到底部后，被旋轉的螺旋葉片沿傾斜的底面帶出礦漿池，經過一段脫水行程，由上端排出，為沉砂。沉砂排出的位置高，濃度大，可以直接返回近旁的磨礦機再磨。在槽的下部裝有一框架，上設起重裝置，用于將螺旋軸提起，以調節葉片距底面的高度，以及停車時將軸提起，防止礦砂將葉片埋沒，再啟動困難。
螺旋分級機的工作，影響分離粒度重要的因素是礦漿池液面的面積、給入的礦漿量和濃度。此外，還有螺旋軸的轉速和礦粒性質等。
分級機礦漿池液面的面積F為：
F=BL=Bh/sinα
式中 B、L——槽子寬度和礦漿池液面的長度：
h——分級機溢流堰的高度：
α——槽底傾角，度。
給入的礦漿量一定時，分離粒度隨分級面積的增大而減小。故分級機槽寬、溢流堰高度和槽底傾角都會影響分離粒度。
